IntelliVue MP30 Hoofdprintplaat PN M8058-66402 patiëntmonitor MP20 Moederbord

Productomschrijving

IntelliVue MP30 Hoofdbord PN M8058-66402 patiëntmonitor MP20 Moederbord

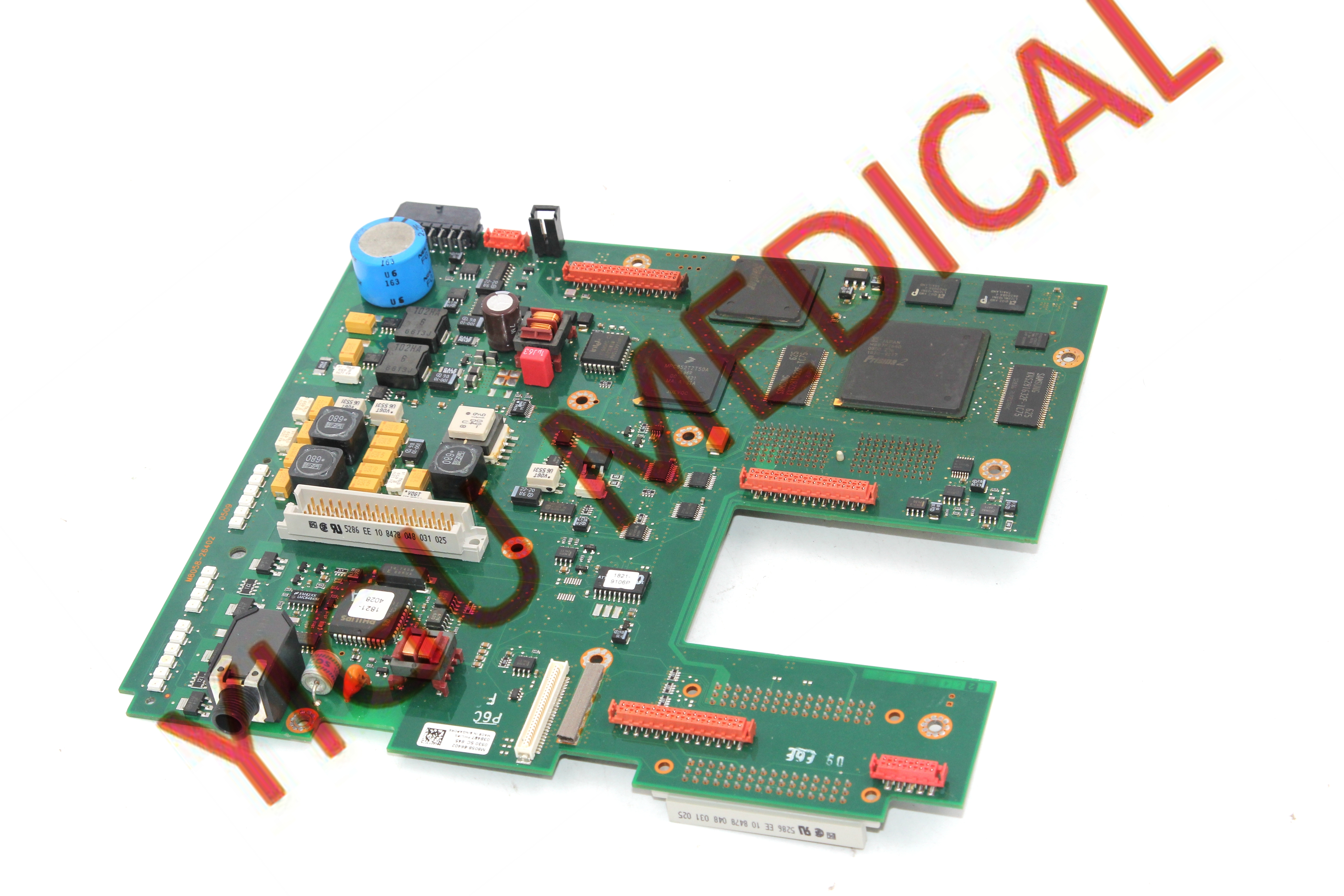

Het MP30-moederbord is het centrale, kritische printplaat (PCB) in de MP2, MP5, MP20 en MP30-serie van patiëntenmonitors.Het fungeert als het "brein" en het centrale zenuwstelsel van de monitor, verantwoordelijk voor de verwerking van gegevens van alle aangesloten modules (zoals SpO2, NIBP, EKG) en het beheer van de gebruikersinterface.

---

Belangrijkste kenmerken en functies

Het moederbord integreert verschillende belangrijke functies op één enkel bord:

1. **Centrale verwerking:** Het huisvest de hoofdmicroprocessor (CPU) en het geheugen (RAM), die het besturingssysteem en de applicatie-software van de monitor uitvoeren.Dit is waar alle gegevens van de parameter modules wordt ontvangen, verwerkt en gecombineerd om een volledig zicht op de patiënt te krijgen.

2. **Module Interface:** Het moederbord bevat verschillende gespecialiseerde connectoren en controllers om te communiceren met de plug-in parametermodules (vaak ** X2 modules ** of ** Parameter Modules ** genoemd)Deze omvatten:
* ** SpO2-module **
* **NIBP-module** (niet-invasieve bloeddruk)
* **ECG-module** (elektrokardiogram)
* **Temp Module** (temperatuur)
* **IBP Module** (Invasive Blood Pressure) - vaak een aparte module die ook aansluit op het moederbord.

3. ** Display Control:** Het omvat de grafische controller en circuits die het geïntegreerde LCD-scherm van de monitor bedienen, de golfvormen, nummers en gebruikersinterface weergeven.

4. **Input/Output Management:** Het bord beheert alle gebruikersinvoer (via de voortoetsen, roterende knop) en uitvoer naar externe apparaten via poorten zoals:
* **Netwerkpoort (RJ-45):** Voor verbinding met het netwerk van een ziekenhuis (bijv. voor het verzenden van gegevens naar een centraal station zoals Philips ICM of IntelliVue CNS).
* **Seriële poorten (RS-232):** Voor verbinding met oudere apparaten zoals printers of externe modems.
* **USB-poorten:** Voor gegevensexport of software-updates.
* **Video Out (VGA):** Voor het uitvoeren van het scherm naar een externe monitor.
* **Alarm-uitgangen:** Verbindingen voor het aansturen van externe audioalarmen of systemen voor de oproep van verpleegkundigen.

5. **Stroomverdeling:** Het moederbord ontvangt stroom van de externe wisselstroomadapter of de back-upbatterij en verdeelt de juiste spanningen over alle interne componenten en aangesloten modules.

---

Veel voorkomende problemen en oplossingen

Fouten van het MP30-moederbord kunnen een breed scala aan problemen veroorzaken, omdat het het hele systeem beïnvloedt.

* **Monitor gaat niet aan ** (geen lichten, geen display).
* **continuous boot loops** of het niet voltooien van de opstart.
* **Blank of bevroren scherm** terwijl de achtergrondverlichting aan is.
* ** Niet-herkenning van één of alle parametermodules * *
* ** Beschadigde afbeeldingen** of ontbrekende elementen op het scherm.
* ** Niet-functionele poorten** (netwerk, USB, enz.).
* **aanhoudende hardwarefoutcodes** die niet tot een specifieke module kunnen worden herleid.

** Belangrijke opmerking:** Voordat wordt geconcludeerd dat het moederbord defect is, zullen de technici een diagnose uitvoeren om andere problemen uit te sluiten, zoals:
* Een kapotte stroomtoevoer/AC-adapter.
* Een diep ontladen of defecte interne batterij.
* Een defecte parametermodule die een systeembreed conflict veroorzaakt.
* Onbruikte software (waarvoor een nieuwe update nodig kan zijn).

-

Samenvatting

In wezen is het MP30-moederbord het onmisbare kerncomponent van een veelzijdige familie van patiëntmonitors..Hoewel het robuust is, kan het falen en vereist het een deskundige diagnose en vervanging vanwege zijn kritieke rol en de noodzaak van een goede softwarebehandeling.
