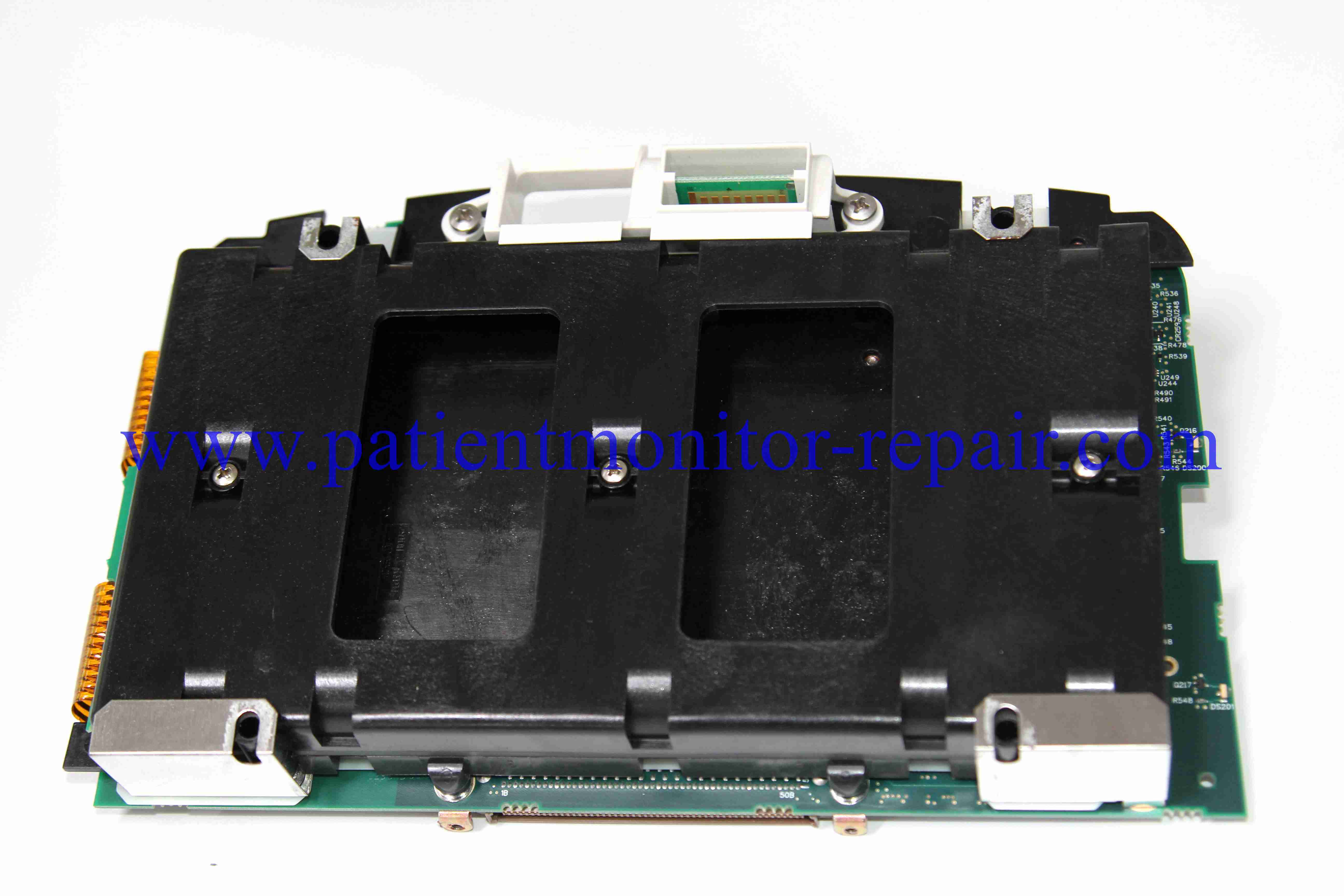

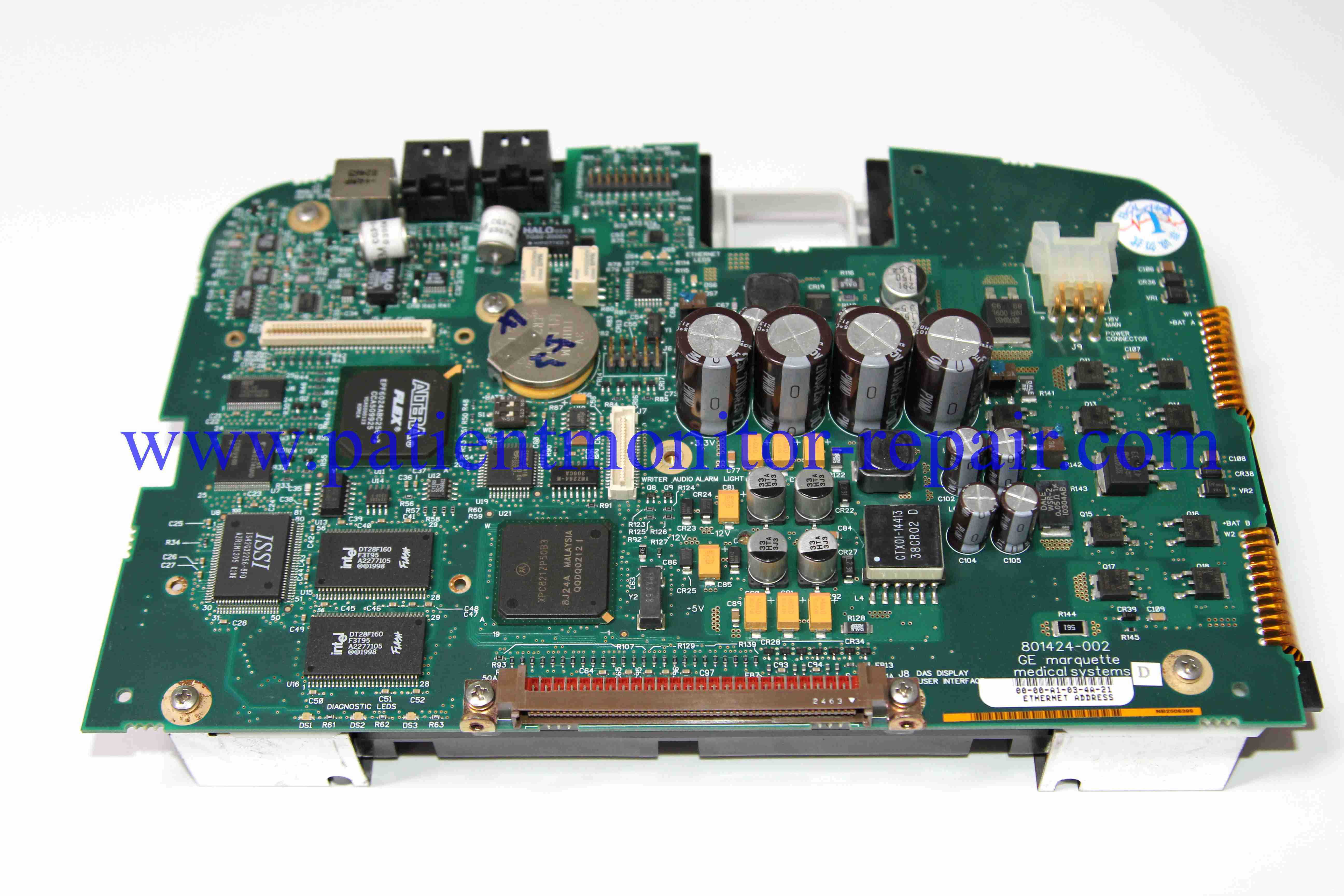

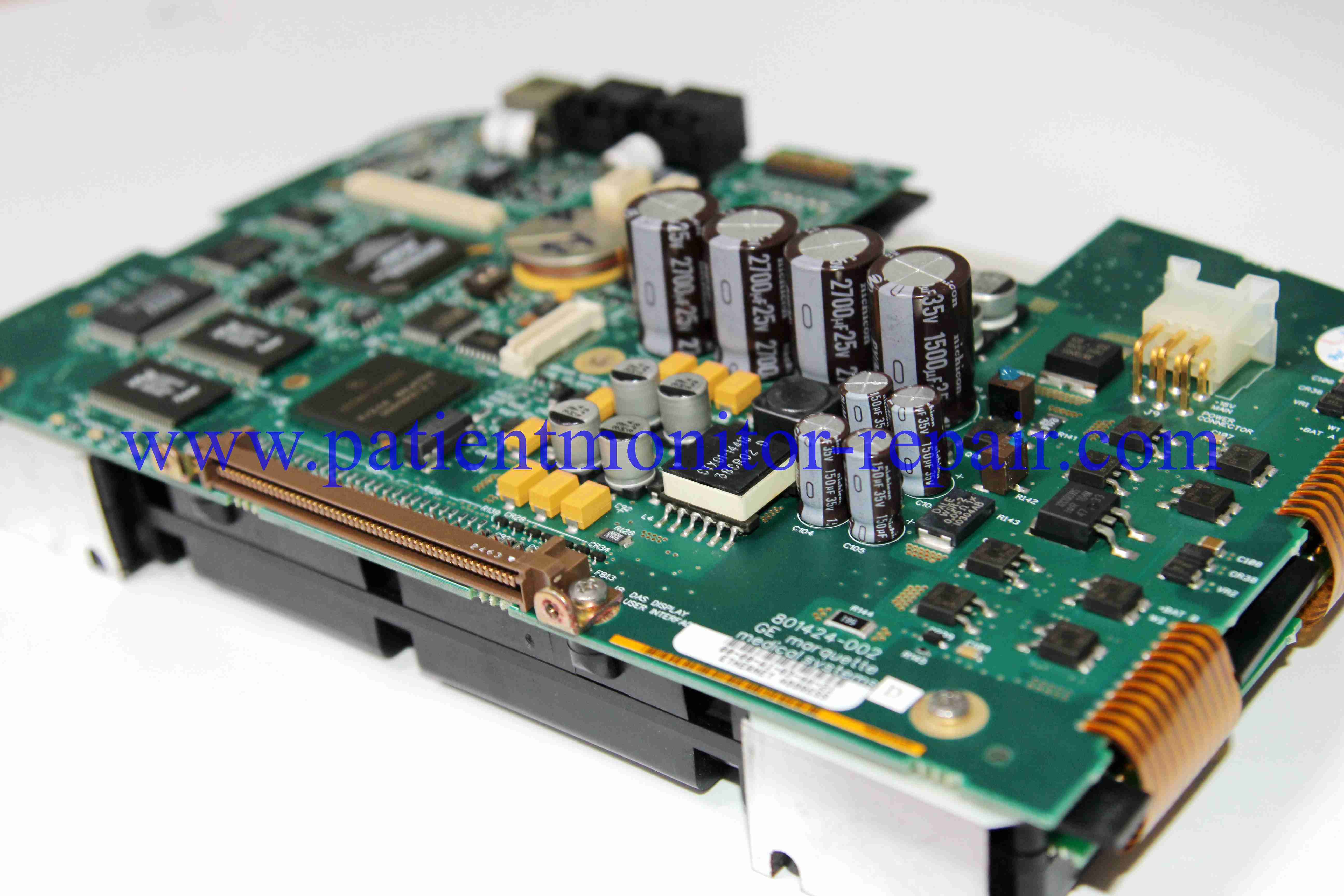

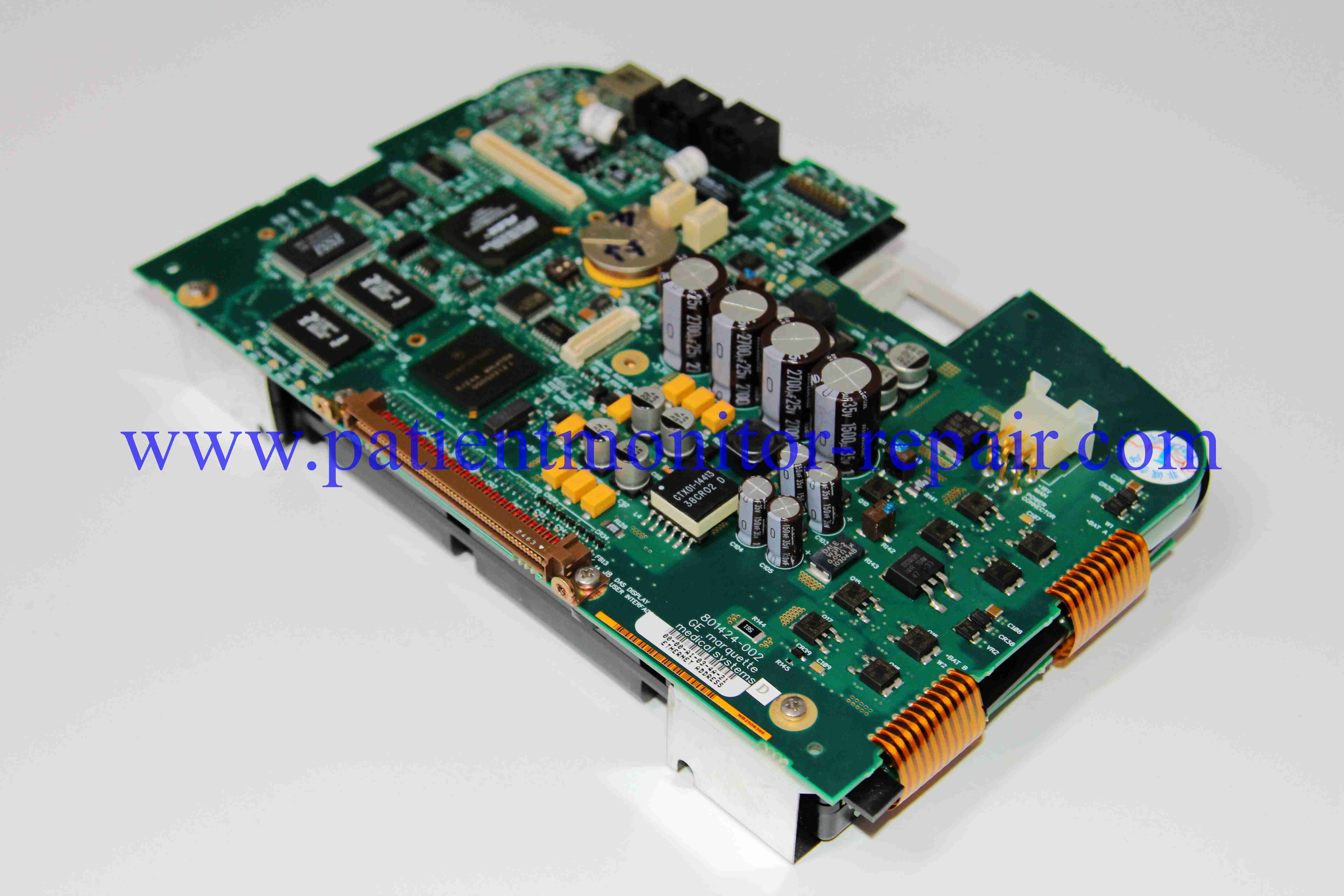

Hoofdbord GE DASH3000 4000 5000 Moederbord voor patiëntmonitoren

Productomschrijving

Hier is een stapsgewijze handleiding voor het gebruik van de GE DASH 3000/4000/5000 patiëntmonitor moederbord, bedoeld voor gekwalificeerde biomedische apparatuurtechnici (BMET's).

Belangrijke disclaimer: Het moederbord is de belangrijkste interne component. "Gebruiken" verwijst naar procedures voor installatie, testen en probleemoplossing door getrainde technici. Dit is geen handleiding voor klinisch gebruik door zorgverleners.

---

1. Pre-installatie en veiligheidsmaatregelen

• Controleer modelcompatibiliteit: Bevestig dat het vervangende moederbord expliciet compatibel is met uw specifieke DASH-model (3000, 4000 of 5000) en de exacte hardwareconfiguratie. Een bord voor een DASH 5000 werkt mogelijk niet in een DASH 3000 en vice versa.

• Uitschakelen en loskoppelen: Schakel de patiëntmonitor volledig uit. Koppel deze los van de netvoeding en verwijder de monitor van de muurbevestiging of paal. Verwijder de hoofdaccu.

• Bescherming tegen elektrostatische ontlading (ESD): Verplicht. Draag altijd een correct geaarde antistatische polsband en werk op een ESD-veilige mat. Het moederbord bevat zeer gevoelige BGA-chips en componenten die

• extreem gemakkelijk beschadigd raken door statische elektriciteit.

• Bereid de omgeving voor: Werk in een schone, goed verlichte en statische-vrije omgeving om contaminatie of fysieke schade aan het bord te voorkomen.Verzamel gereedschap en documentatie: Zorg dat u de benodigde gereedschappen (bijv. Torx-schroevendraaiers, spudgers) en, cruciaal, de

officiële GE Service Manual

• voor uw specifieke DASH-model heeft. Het demontageproces is complex en vereist precieze begeleiding.2. Verwijdering van het oude moederbord

• Demonteer de monitor: Volg de exacte stappen in de servicehandleiding om de buitenste behuizing, de voorkant en de display-eenheid te verwijderen om toegang te krijgen tot de interne componenten. Dit proces is ingewikkeld en omvat meerdere stappen en kabels.Documenteer verbindingen: Voordat u iets loskoppelt,

• maak foto's met hoge resolutie en maak diagrammen van alle lintkabels, kabelbomen en connectoren die op het bestaande moederbord zijn aangesloten. Noteer de oriëntatie van alle lintkabels. Het verkeerd aansluiten hiervan is een primaire oorzaak van storing.

• Koppel kabels los: Koppel voorzichtig alle kabels los van het oude moederbord. Veel connectoren hebben ZIF-vergrendelingen (Zero Insertion Force) of -vergrendelingen die voorzichtig omhoog moeten worden geklapt voordat de kabel kan worden verwijderd.

Schroef los en verwijder:

• Schroef het moederbord los van de montage-afstandhouders. Til het bord voorzichtig recht omhoog en uit het chassis, waarbij u contact met andere componenten vermijdt.3. Installatie van het nieuwe moederbord

• Inspecteer het nieuwe bord: Inspecteer het nieuwe moederbord visueel op tekenen van fysieke schade, verbogen pinnen of beschadigde connectoren die tijdens verzending zijn opgelopen.

• Plaats en zet vast: Lijn het nieuwe moederbord correct uit met de montagegaten. Laat het voorzichtig op zijn plaats zakken en zet het vast met de juiste schroeven. Vermijd het buigen van het bord.Sluit kabels opnieuw aan: Gebruik uw pre-documentatie (foto's/diagrammen) en sluit methodisch

  • alle

  • kabels en kabelbomen opnieuw aan op hun exacte locaties op het nieuwe moederbord.Zorg ervoor dat elke connector stevig en volledig is aangesloten.

• Cruciaal is dat u eraan denkt om de ZIF-vergrendelingen opnieuw te activeren op de lintkabelconnectoren na het plaatsen. Een losse lintkabel veroorzaakt een display- of touchscreenstoring.

Monteer de monitor opnieuw:

• Draai het demontageproces voorzichtig om om de monitor weer in elkaar te zetten. Zorg ervoor dat alle componenten correct zijn uitgelijnd en dat alle schroeven met het gespecificeerde koppel zijn aangedraaid.4. Post-installatie testen, kalibratie en configuratie

• Eerste inschakeling: Plaats de batterij terug en sluit de monitor aan op de netvoeding. Schakel het apparaat in.

• Observeer de opstart: Het apparaat voert een uitgebreide zelftest uit. Let op eventuele foutcodes (bijv. FPGA-, DSP- of geheugenfouten) die wijzen op een onjuiste installatie of een defect bord.Ga naar de servicemodus: U moet toegang krijgen tot de verborgen

• Servicemodus om de installatie te voltooien. Dit omvat doorgaans een specifieke toetsenreeks bij het opstarten (gedetailleerd in de servicehandleiding).

• Kalibreer het touchscreen: Een cruciale stap. Gebruik het kalibratieprogramma in de servicemodus om het touchscreen nauwkeurig te kalibreren. Een niet-gekalibreerd touchscreen is onbruikbaar.

• Controleer de hardwareconfiguratie: Het moederbord moet mogelijk in de servicemodus worden geconfigureerd om overeen te komen met de specifieke hardware-opties van de monitor (bijv. geïnstalleerde parametermodules).

  • Voer uitgebreide functionele tests uit: Test elke parameter en functie:

  • Display & Touch: Controleer de helderheid en kalibratie.

  • ECG, SpO₂ , NIBP: Gebruik een patiëntsimulator om de golfvormkwaliteit en numerieke nauwkeurigheid te controleren.

  • Alarmen: Test alle alarmfunctionaliteiten.

• Netwerk & Interfaces: Controleer de Ethernet- en seriële poortfunctionaliteit indien van toepassing.

Wis foutenlogs:

• Gebruik de servicemodus om alle historische foutenlogs van het vorige moederbord te wissen.5. Documentatie en naleving

• Registreer de service: Documenteer de volledige procedure nauwkeurig in het servicegeschiedenislogboek van het apparaat. Vermeld de datum, reden voor vervanging, onderdeelnummers van het oude en nieuwe moederbord en de resultaten van alle tests en kalibraties.

Naleving van de regelgeving:

Deze reparatie moet worden uitgevoerd in overeenstemming met de specificaties van GE en relevante voorschriften voor medische apparatuur (bijv. FDA, CFDA) om de naleving en veiligheid van het apparaat voor klinisch gebruik te behouden.
