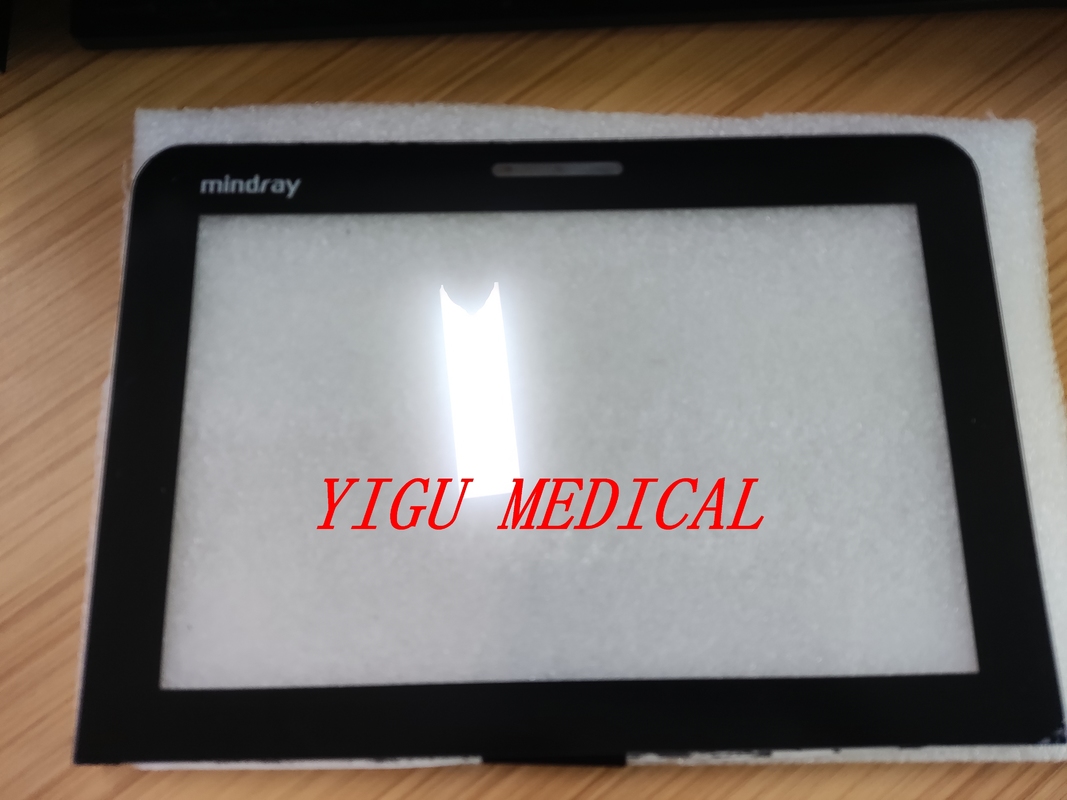

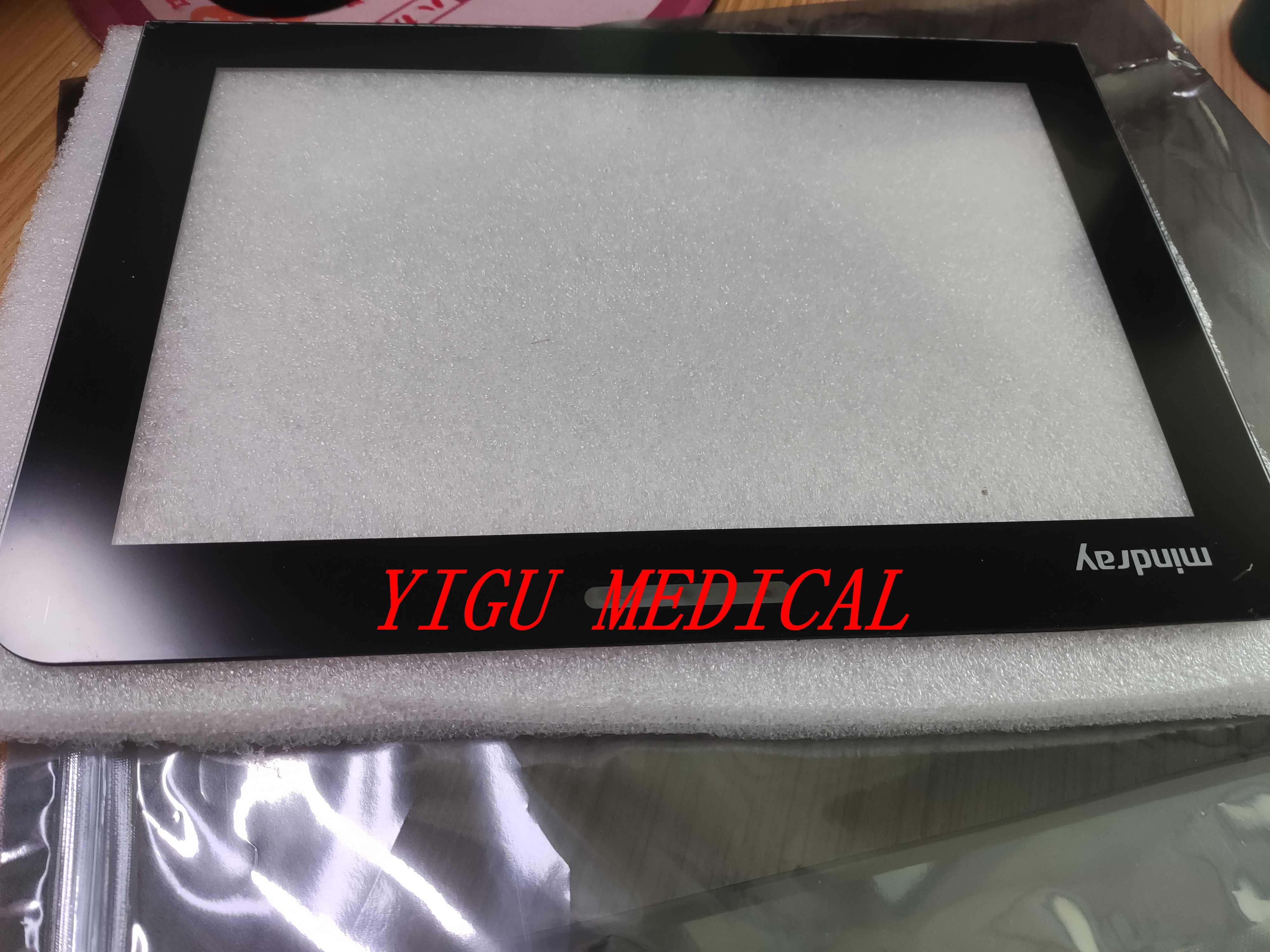

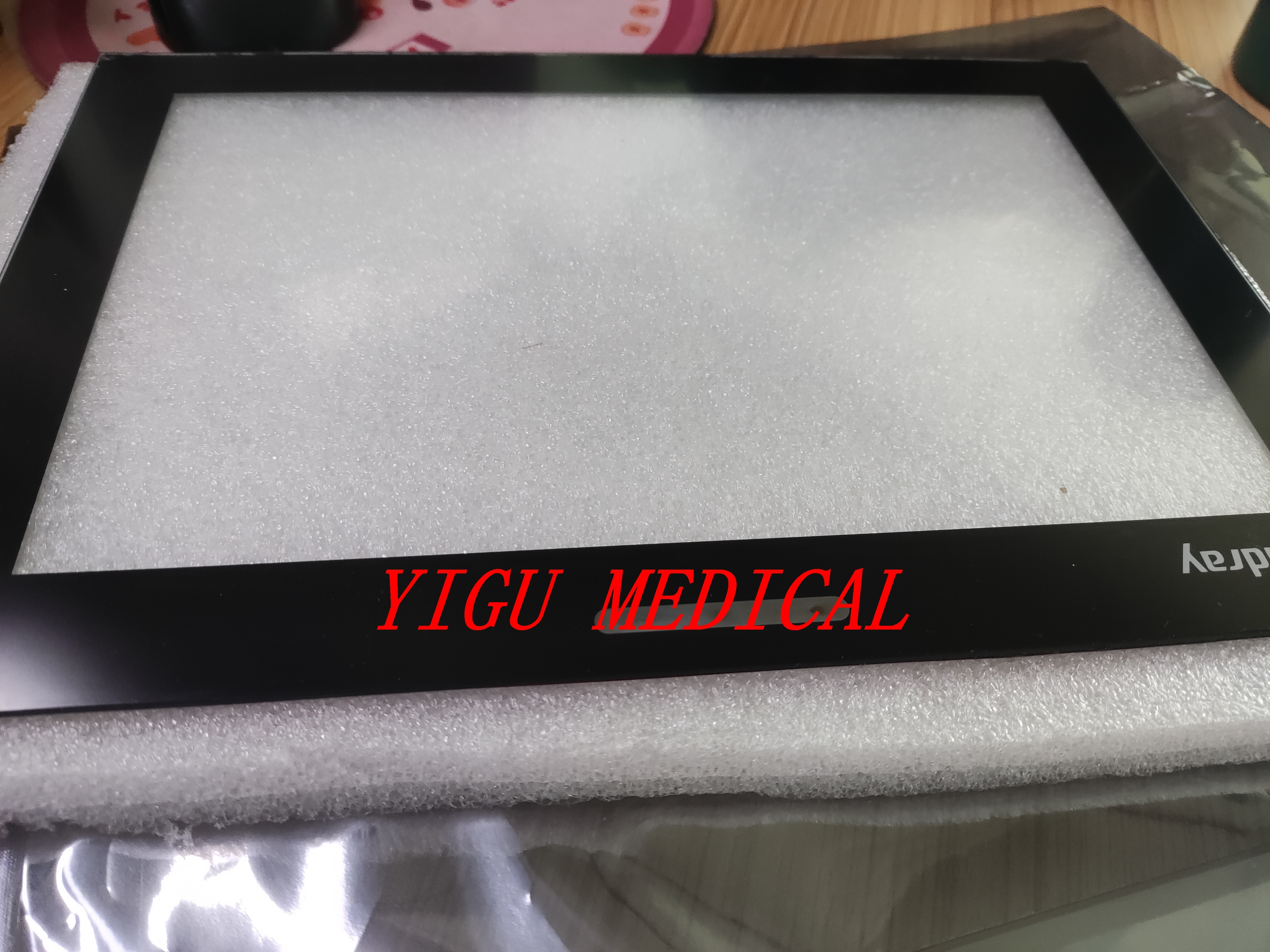

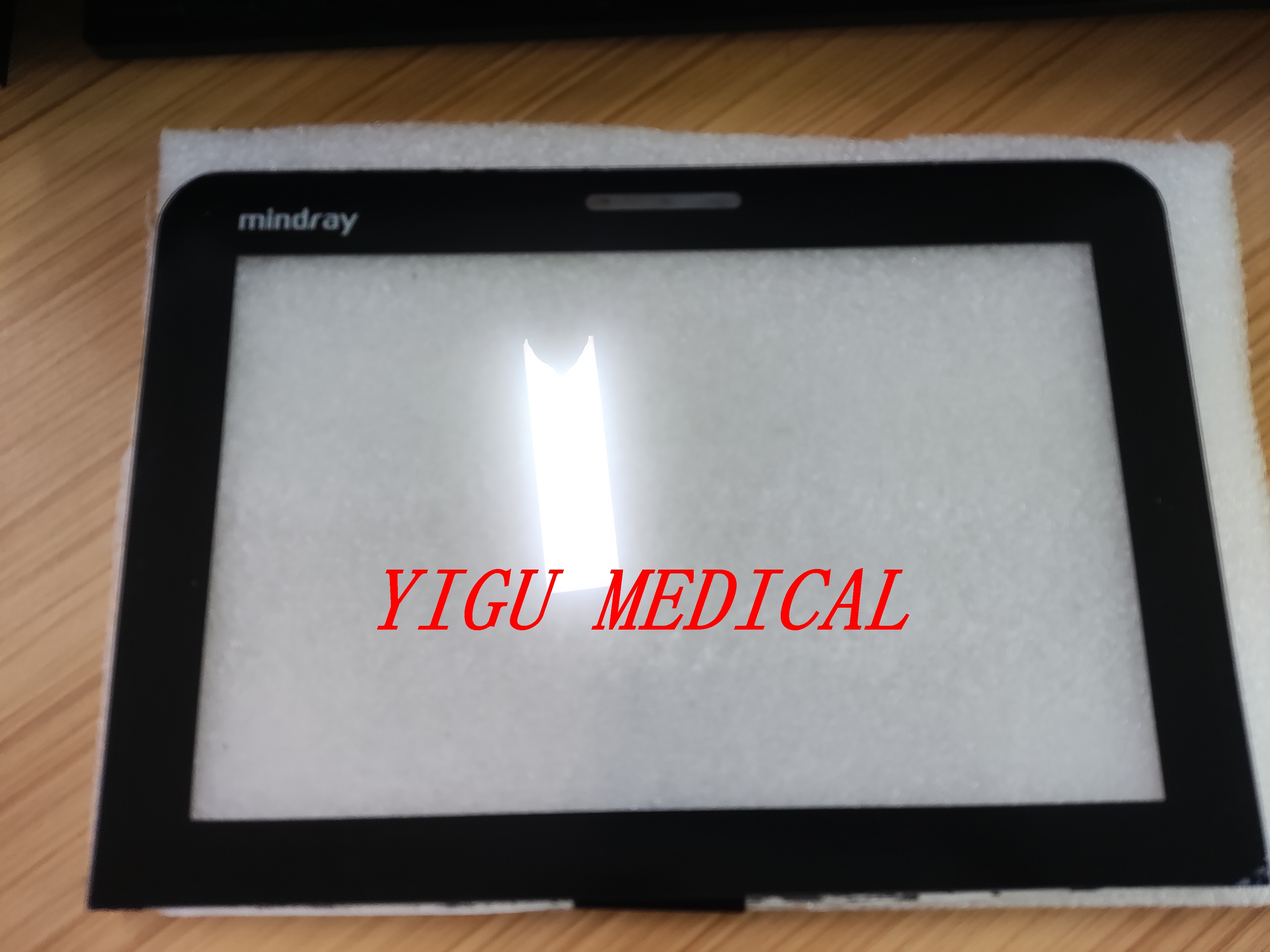

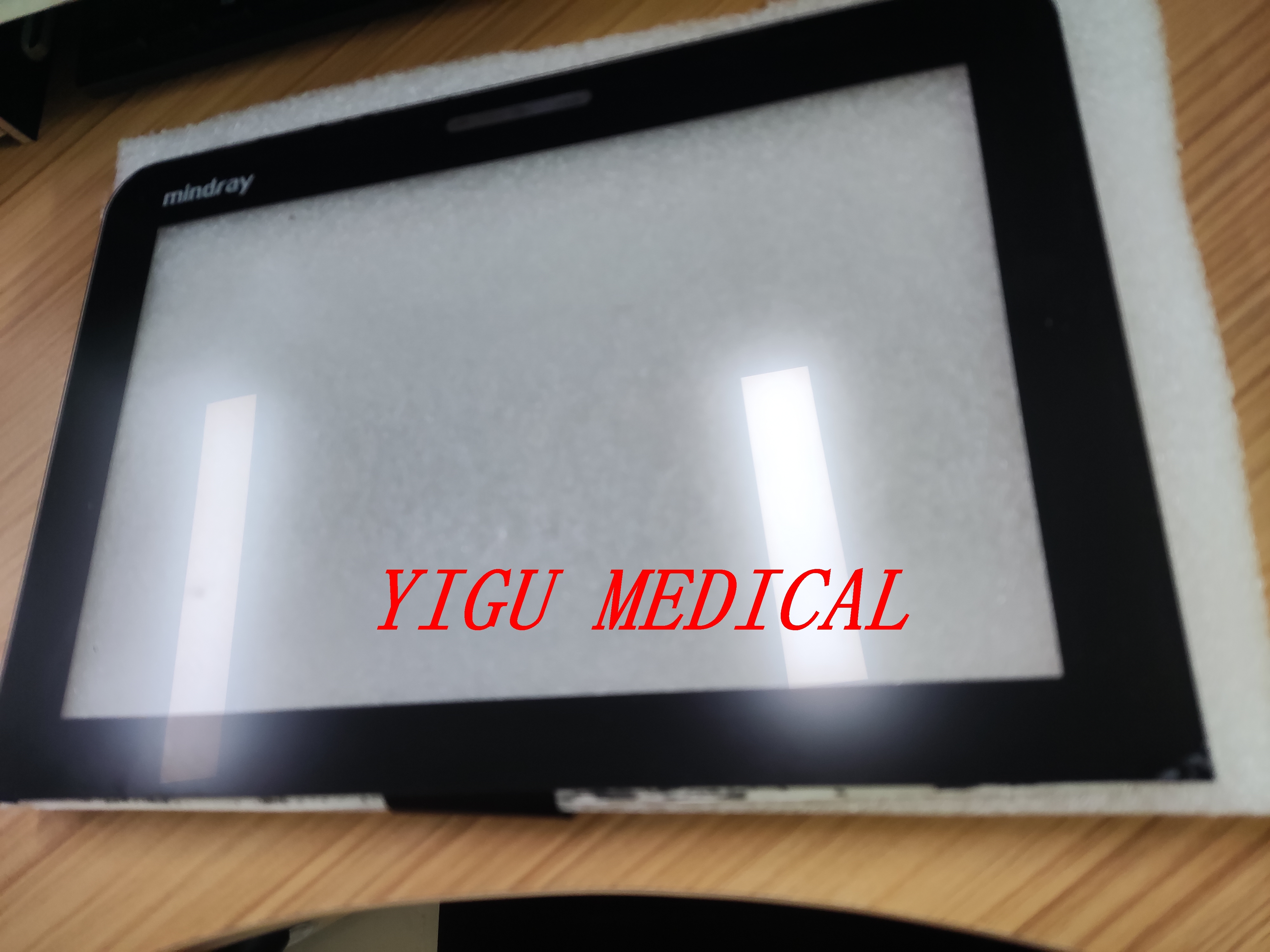

Mindray EPM10 Patiëntenmonitor Touchscreen met 90 dagen garantie

Overzicht: De Primaire Gebruikersinterface

Het touchscreen op de **Mindray EPM10** patiëntenmonitor is een integraal onderdeel dat dient als het belangrijkste punt van interactie tussen de clinicus en het apparaat. Het vervangt of vult traditionele fysieke knoppen en draaiknoppen aan met een moderne, intuïtieve en softwarematig configureerbare interface voor het besturen van alle aspecten van de monitoring.

Het is niet zomaar een display; het is een complex invoersysteem dat is ontworpen voor de snelle klinische omgeving.

Belangrijkste Functies en Eigenschappen

1. **Primaire Gebruikersinvoer:**
* Het stelt clinici in staat om menu's te openen, instellingen te wijzigen, alarmgrenzen in te stellen, golfvormen te bevriezen en trends direct te bekijken door het scherm aan te raken.
* Dit biedt een flexibele interface waarbij de bedieningselementen contextueel kunnen veranderen op basis van de geselecteerde parameter of modus.

2. **Hoge-Resolutie Display:**
* Het scherm geeft alle kritieke patiëntinformatie tegelijkertijd weer, waaronder:
* Real-time golfvormen (ECG, SpO₂, RESP, IBP, etc.)
* Numerieke vitale functiewaarden (HR, NIBP, SpO₂, Temp)
* Alarmmeldingen en instellingen
* Patiëntdemografie
* Batterijstatus en netwerkconnectiviteit

3. **Duurzaamheid en Klinisch Ontwerp:**
* **Type:** Het is vrijwel zeker een **Projected Capacitive (PCAP) touchscreen**, dezelfde technologie die wordt gebruikt in moderne smartphones en tablets. Deze technologie biedt:
* Uitstekende helderheid en multi-touch mogelijkheden.
* Hoge gevoeligheid en responsiviteit.
* Duurzaamheid, aangezien het een solide glazen oppervlak is zonder bewegend membraan.
* **Beschermende Coating:** Het scherm heeft een robuuste, krasbestendige glascoating om bestand te zijn tegen constant schoonmaken en desinfecteren in een ziekenhuisomgeving.
* **Optische Verlijming (Waarschijnlijk):** Om de leesbaarheid in heldere omgevingen (zoals operatiekamers met fel licht) te verbeteren, wordt de LCD vaak optisch verlijmd met het aanraakglas. Dit proces vermindert interne reflectie en schittering, waardoor het contrast en de zichtbaarheid vanuit brede hoeken worden verbeterd.

Veelvoorkomende Componenten van de EPM10 Touchscreen Assemblage

Het "touchscreen" is typisch een geïntegreerde assemblage die uit verschillende lagen bestaat:

1. **Bovenste Laag: Beschermend Glas**
* Het harde, duurzame buitenoppervlak dat door gebruikers wordt aangeraakt. Het is behandeld met een **anti-reflectie** en **anti-vingerafdruk** coating.

2. **Touch Sensor Laag (Het "Touch" Deel):**
* Een dun, transparant raster van elektroden (meestal gemaakt van Indium Tin Oxide - ITO) dat de aanwezigheid en locatie van de capacitieve lading van een vinger detecteert.

3. **LCD Display Paneel (Het "Scherm" Deel):**
* De daadwerkelijke TFT LCD die de beelden en gegevens genereert. Het is een hoogwaardig display van medische kwaliteit dat is ontworpen voor een nauwkeurige kleurweergave en golfvormhelderheid.

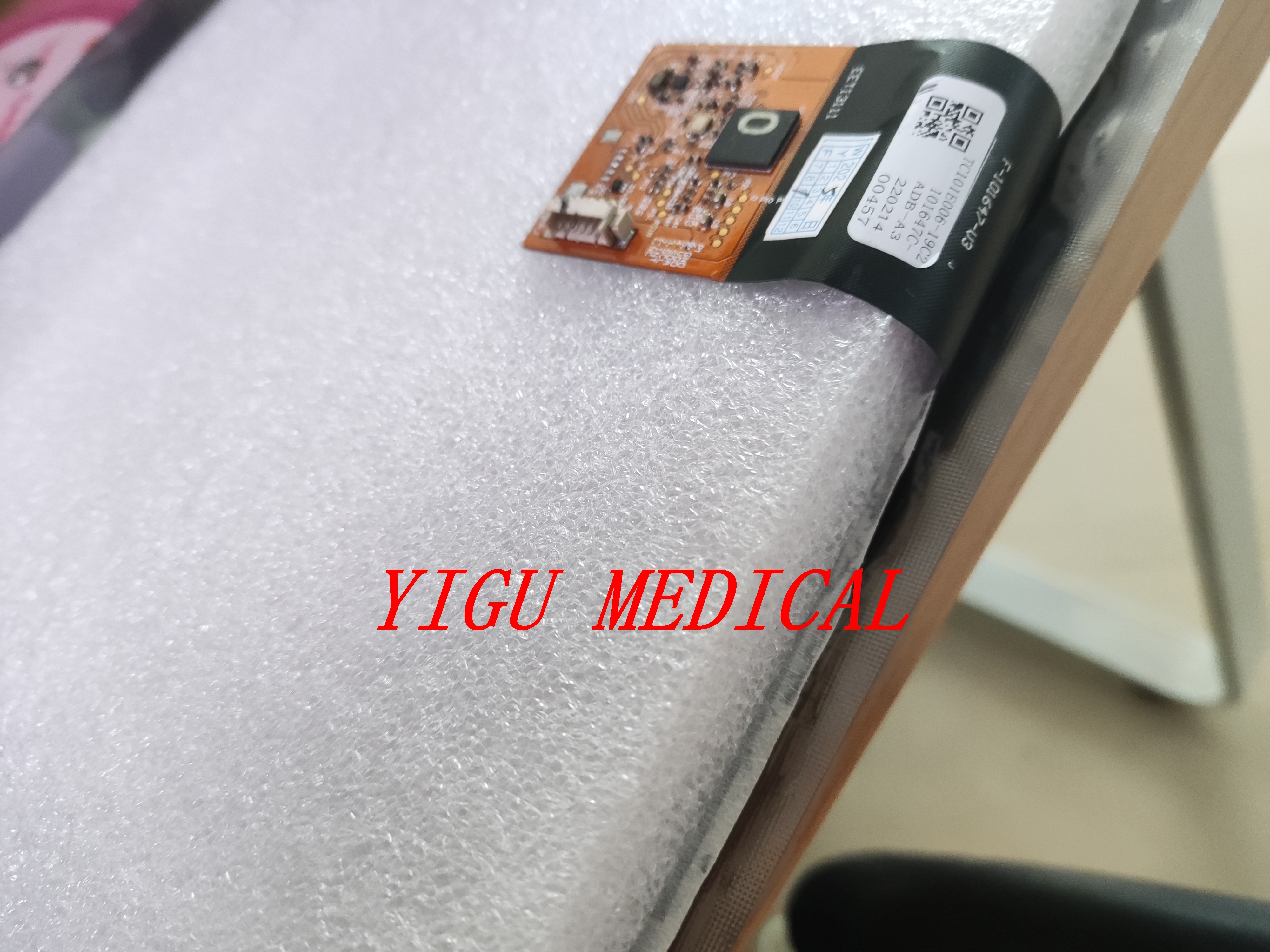

4. **Touchscreen Controller Board:**
* Een kleine, speciale printplaat die verbinding maakt met de belangrijkste sensorlaag. De taak is om:
* Continu de aanraaksensor te scannen op invoer.
* De aanraaklocatie te digitaliseren.
* Deze gegevens via een standaard interface (bijv. USB) naar de mainboard van de monitor te verzenden.

5. **LVDS/Display Kabel:**
* Een aparte kabel die het videosignaal van de mainboard van de monitor naar het LCD-paneel transporteert.

Veelvoorkomende Problemen en Foutpunten

1. **Fysieke Schade:**
* **Scheuren:** Impactschade kan het buitenste glas doen barsten. Hoewel de aanraking in sommige gebieden nog steeds kan werken, vormt een gebarsten scherm een infectiecontrole risico en vereist meestal volledige vervanging.
* **Delaminatie:** Na verloop van tijd of door chemische blootstelling kunnen de lagen van de assemblage zich beginnen te scheiden, waardoor er bellen of troebele gebieden ontstaan.

2. **Aanraakfunctie Fout:**
* **Kalibratie Drift:** De aanraakrespons wordt onnauwkeurig (bijv. het aanraken van een pictogram activeert een ander). Dit kan vaak worden gecorrigeerd via een **aanraakkalibratie** routine in het servicemenu.
* **Volledige Aanraakfout:** Het display werkt, maar aanraakinvoer niet. Dit wordt vaak veroorzaakt door:
* Een defect **touchscreen controller board**.
* Een losgekoppelde of beschadigde **touch sensor flexkabel**.
* Een storing op de mainboard om stroom te leveren of het signaal te verwerken.

3. **Display Problemen (Eigen aan de LCD):**
* **Dode Pixels:** Pixels die permanent uit staan en verschijnen als zwarte stippen.
* **Schermflikkering of Artefacten:** Vaak veroorzaakt door een defect LCD-paneel, een losse LVDS-kabel of een defecte mainboard.
* **Achtergrondverlichting Fout:** Het scherm lijkt gedimd of volledig donker, maar u kunt de gegevens vaag zien met een zaklamp. Dit geeft aan dat de LED-achtergrondverlichting is uitgevallen.

Service- en Onderhoudsnotities

*Reiniging:** Gebruik alleen zachte, pluisvrije doeken en door het ziekenhuis aanbevolen desinfectiemiddelen van Mindray (meestal op basis van isopropylalcohol of waterstofperoxide). Vermijd schurende doeken en agressieve chemicaliën.
* **Kalibratie:** Als de aanraking onnauwkeurig wordt, kan een gekwalificeerde biomedisch technicus een touchscreen herkalibratie uitvoeren met behulp van het verborgen servicemenu van het apparaat.
* **Vervangingscomplexiteit:** Het vervangen van de touchscreen assemblage is een gespecialiseerde reparatie. Het vereist vaak het demonteren van de voorkant van de monitor en het hanteren van delicate connectoren. **Dit moet worden uitgevoerd door getraind personeel.**
* **Geïntegreerde Eenheid:** Voor reparatiedoeleinden worden het touchscreen, de LCD en soms de voorkant vaak verkocht als een enkele, voorgemonteerde eenheid om een goede uitlijning en afdichting te garanderen.

Samenvattend, het **Mindray EPM10 touchscreen is een hoogwaardige, capacitieve aanraakinterface van medische kwaliteit** die is ontworpen voor betrouwbaarheid, helderheid en intuïtieve bediening in kritieke zorgomgevingen. De uitval ervan heeft direct invloed op de bruikbaarheid van de monitor, waardoor het een van de meest voorkomende door de gebruiker te vervangen componenten is die professionele service vereisen.
