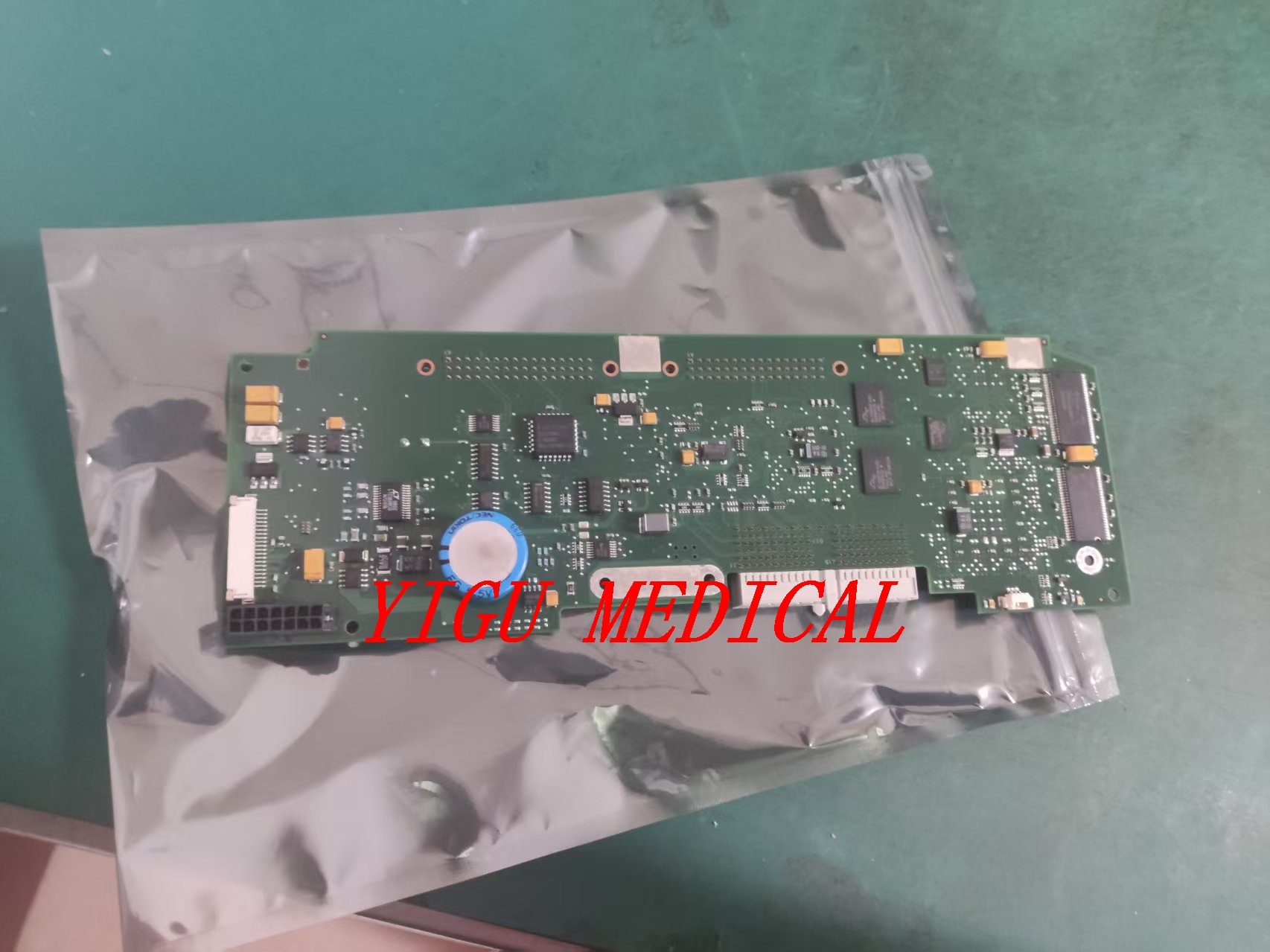

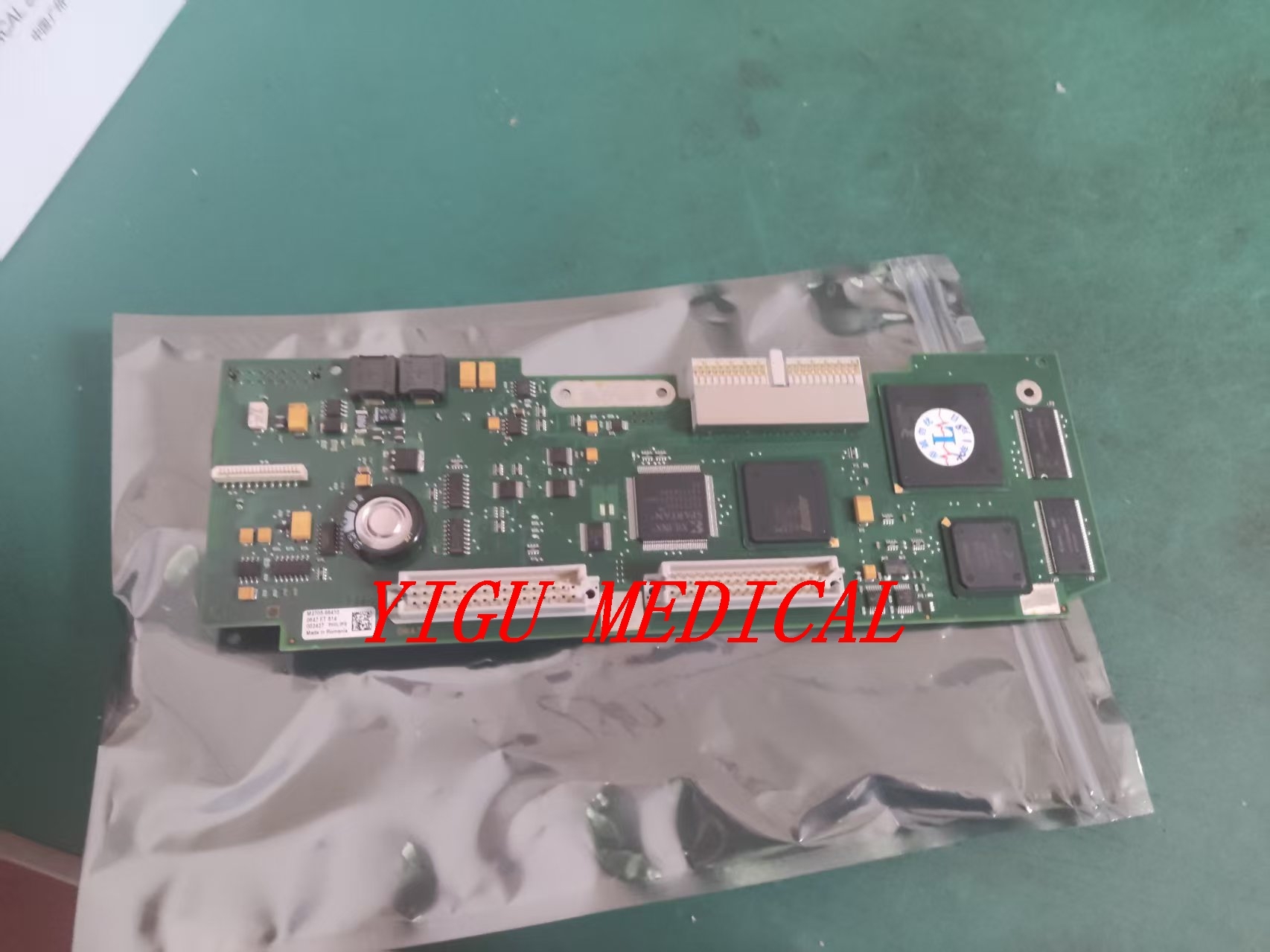

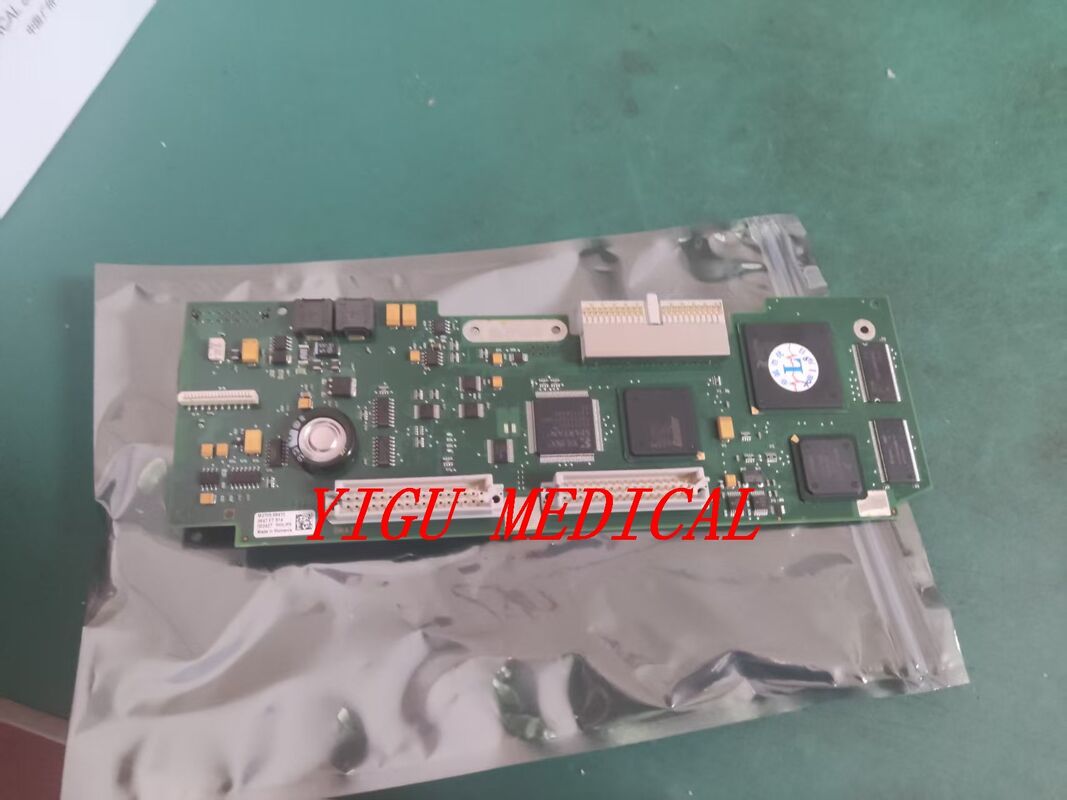

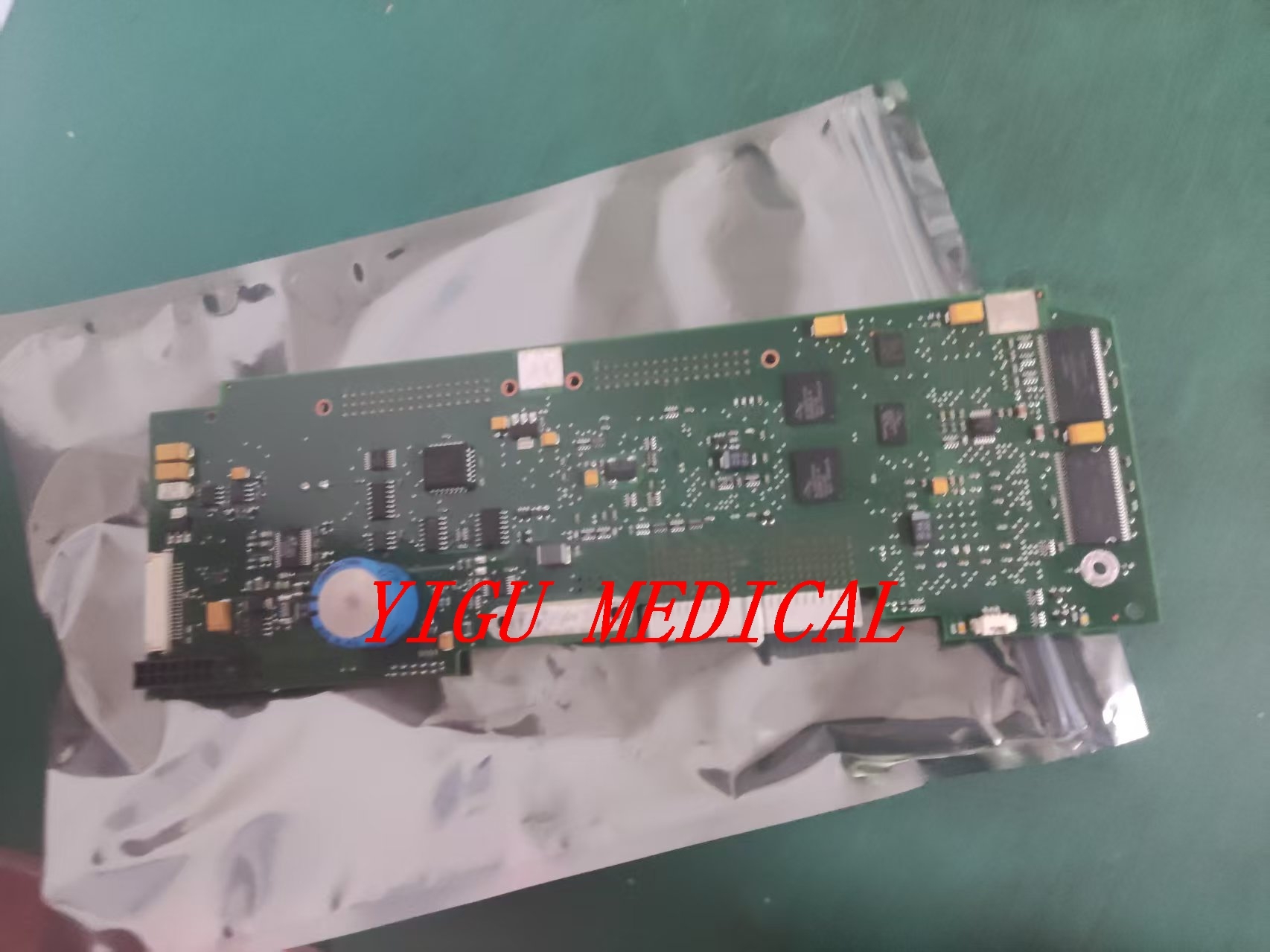

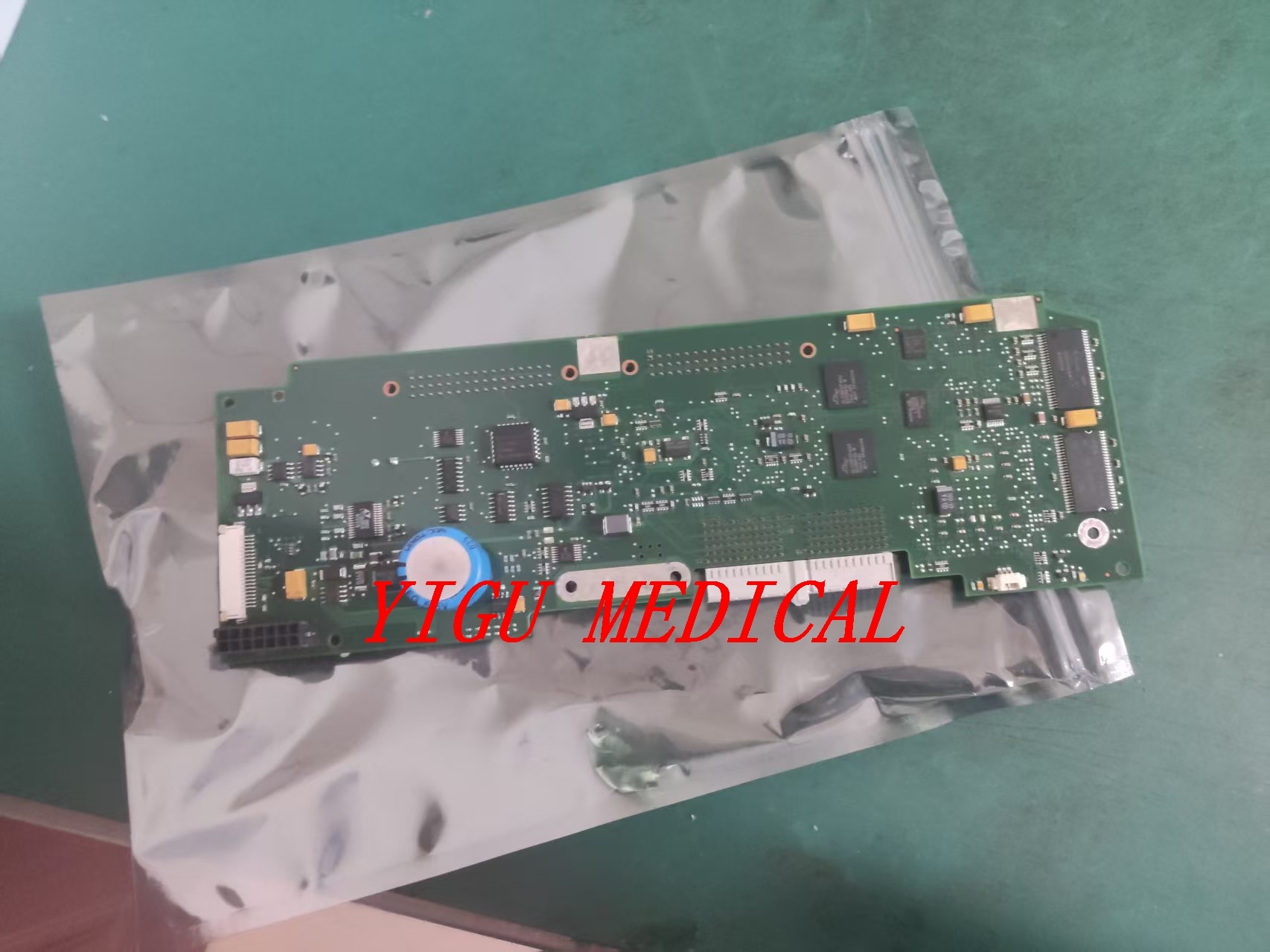

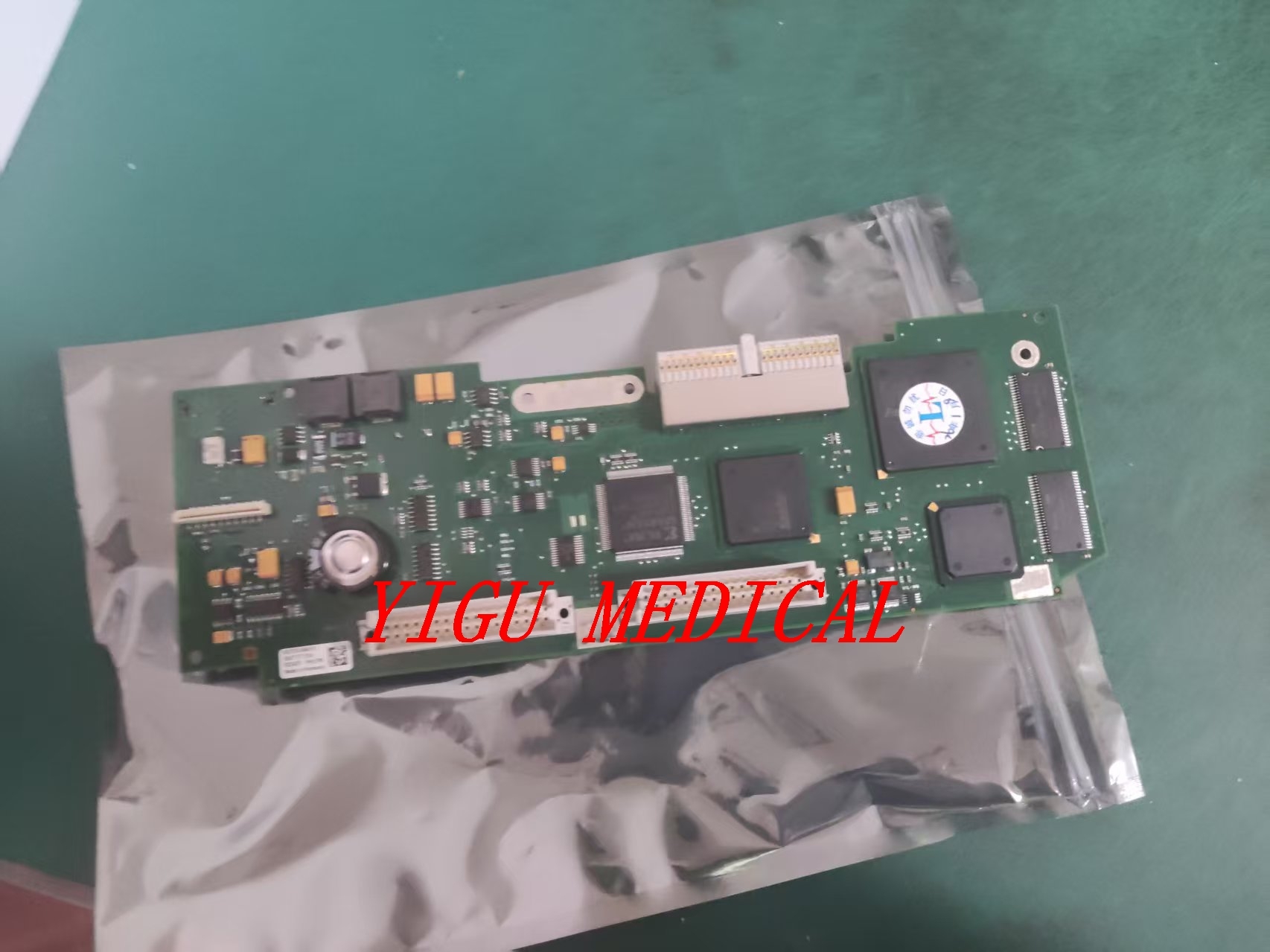

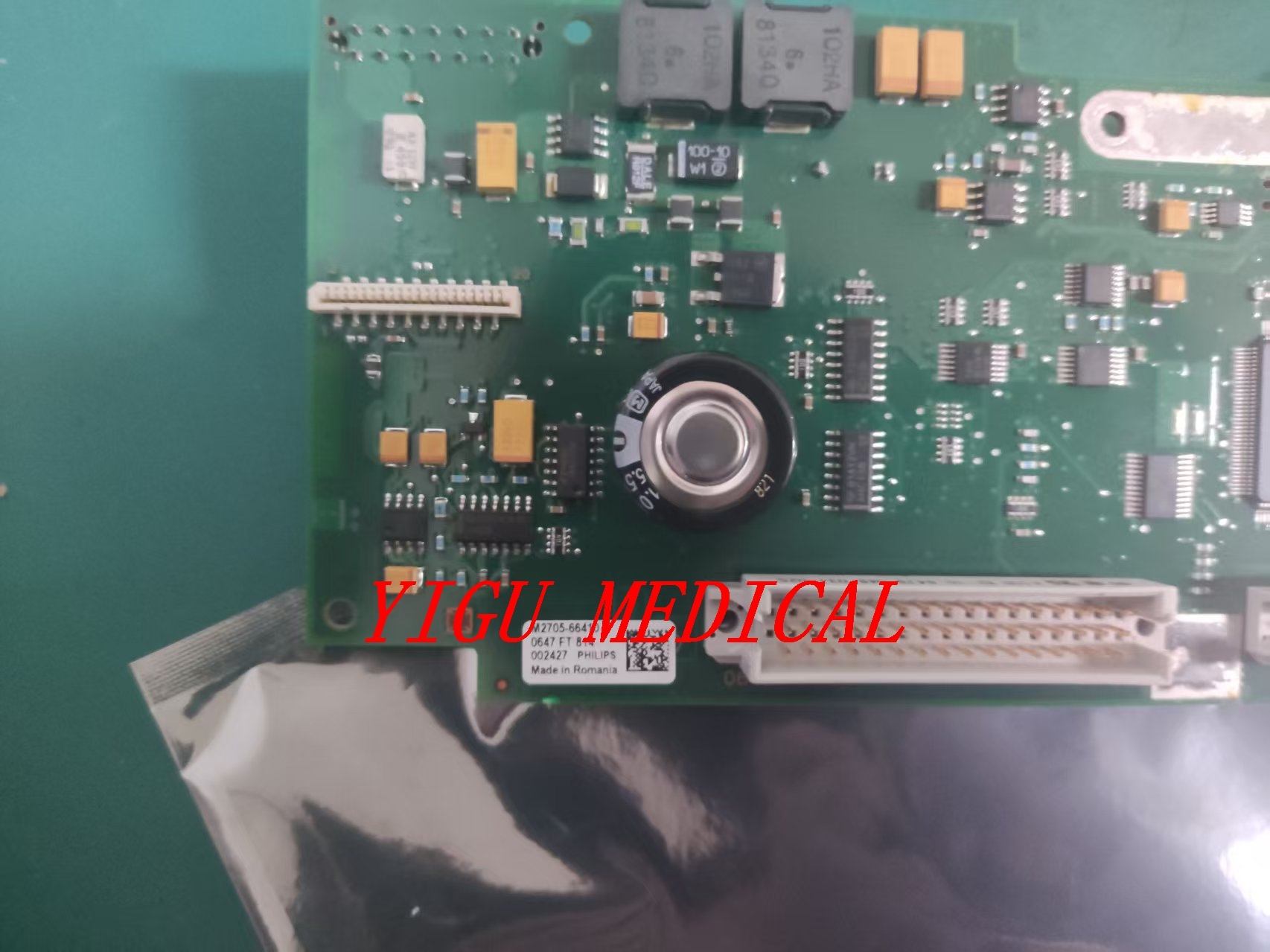

FM20 Fetus Monitor Connector Board PN M2703-66420 in goede staat met 3 maanden garantie

Dit onderdeel is een cruciale interne hardware-module binnen deRespironics FM20 foetale monitorHet is niet toegankelijk voor de gebruiker, maar is essentieel voor de kernfunctionaliteit van het apparaat.

• Hoofdnaam:Het connectorbord (ook bekend als deMoederbord Interface Board,Signal Interface Board, ofAnaloog Front-End Board)).
• Functie:Het is decentrale knooppuntoftoegangspoortHet is de belangrijkste functie van de monitor om de verbinding tussen alle externe sensoren/sonden van de patiënt en het interne digitale verwerkingssysteem van de monitor te vergemakkelijken.Signalinterfacing, conditionering en routing.

1. Multi-sensor interface hub:
   • Ultrasound (US) sonde:Verbindt de transducer die de foetale hartslag (FHR) detecteert via Doppler ultrasound.
   • Tocotransducer (TOCO):Verbindt de drukgevoelige sonde die de baarmoederactiviteit (samentrekkingen) meet.
   • Fetale elektrode (FECG/Scalp-elektrode):Biedt de interface voor de directe foetale EKG-leaddraad van een spiraal- of hoofdhuidelektrode.
   • Externe hulppoorten:Kan ook poorten integreren voor accessoires voor moederparameters (bijv. pulsoximetrie-sonde).
2. Signalconditionering:
   • Ontvangt ruwe, zwakke analoge signalen van de sonde.
   • Uitvoert initiëleversterking, filtering (ruisreductie) en impedantie-matchingom schone, stabiele signalen voor het hoofdverwerkingsbord voor te bereiden.
3. Stroomverdeling:
   • Distribueert gereguleerd vermogen van de hoofdtoevoer van de monitor naar de aangesloten sensoren en zijn eigen ingebouwde circuits.
4. Communicatie en besturing:
   • Vaak bevatten logische schakelingen of een microcontroller die sensoridentificatie, modusschakeling en communicatieprotocollen met de centrale CPU/mainboard beheert.
5. Mechanische en elektrische bescherming:
   • Biedt robuuste, gelaste connectoren die bestand zijn tegen de herhaalde fysieke belasting van klinische aansluiting / ontkoppeling, waardoor het gevoeligere en duurdere moederbord wordt beschermd tegen beschadiging.

Een defect M2703-66420-bord manifesteert zich meestal als geïsoleerde, hardware-specifieke problemen:

• Volledige storing van één of meer monitoringkanalen(bijv. US werkt, maar TOCO geeft geen signaal, of vice versa).
• Intermitterende of onstabiele signalen(afvallen, "springende" metingen, verlies van spoor).
• Aanhoudende foutcodesbetrekking hebben op specifieke sensoren tijdens het opstarten van het systeem of zelftests (bijv. "US Error", "TOCO Error").
• Onnauwkeurige metingendie niet door gebruikerskalibratie kunnen worden opgelost.
• Zichtbare lichamelijke schadeaan de verbindingen, sporen of onderdelen van het bord (zeer zeldzaam maar mogelijk).

• Invoer (opstroom):Alle door de patiënt aangebrachte sensoren en kabels.
• Outputs (downstream):Stuurt geconditioneerde signalen naar deHoofdcpu-bord/verwerkingsbordvia interne bandkabels of aansluitingen.
• Peercomponenten:Werk in samenwerking met deStroomvoorziening,Montage van het display, enVoorknop.
